ShareStation工作站虚拟化部署

ShareStation®是朵拉云科技针对设计行业推出的高性价比3D桌面方案。ShareStation可以让工作站虚拟化后分配给多个用户使用。ShareStation®方案包括设计工作站、高性能云终端和DoraCloud桌面云软件。ShareStation可以为企业的设计人员提供虚拟的工作站,确保企业信息安全,并且支持远程设计和办公。

Proxmox virtualization environment,简称PVE,是一个开源免费的基于linux的企业级虚拟化方案,功能不输专业收费的VMware。简单的说,PVE是一个基于Debian的linux系统,内置了一套虚拟机管理工具,并提供了web管理页面,让我们可以非常简单的通过网页管理虚拟机。

DoraCloud是一套多平台、一体化、分布式的桌面虚拟化方案。基于开放架构,支持多种虚拟化平台(Hyper-V,VMware,Proxmox,XenServer),多种桌面协议(RDP,PCoIP,SPICE)。采用All-in-One的设计模式和虚拟设备的部署方式。

NVIDIA Tesla P4单精度运算能力将达到5.5FLOPS,每秒可进行22万亿次计算,其拥有2560个流处理器,搭配8GB GDDR5显存。

准备条件 1、一台Dell T3640 工作站,配置 i7-10700,64G, 1TB SSD, Tesla P4卡。 2、一个启动U盘。 3、网络内有DHCP服务。

本文描述在ShareStation工作站虚拟化方案的部署过程。 将服务器上部署 Proxmox、DoraCloud,并创建带有vGPU的虚拟桌面。

1、下载安装Proxmox 7.4.1

推荐中科大( USTC)的源下载 ISO。

https://mirrors.ustc.edu.cn/proxmox/iso/

U盘启动制作工具推荐 Rufus 或者 Ventoy。entoy作为新一代U盘启动工具,不需要反复对U盘进行格式化。只需要把ISO拷贝到Ventoy制作好的U盘上即可。

工作站开机,按F12,选择U盘启动,进入Ventoy启动菜单。选择Proxmox VE 7.4.1 的ISO镜像启动。进入Proxmox的安装过程。

2、安装显卡驱动,并部署DoraCloud桌面管理系统

2.1 适用于NVIDIA 显卡的安装过程(要求显卡支持 NVIDIA GRID vGPU技术)

1)修改Proxmox的安装源,并执行更新。安装 pve-headers、dkms等包。

curl -o- http://www1.deskpool.com:9000/software/gpu01.sh |bash

2)启动IO-MMU

curl -o- http://www1.deskpool.com:9000/software/gpu02.sh |bash

执行脚本后,会自动重启服务器。

3)安装nvidia vGPU显卡驱动。

NVIDIA vGPU的驱动有两个选择,以下脚本安装GRID 16.2(-535.129.03)的驱动

curl -o- http://www1.deskpool.com:9000/software/gpu03f.sh |bash

以下脚本安装 GRID 13.6 ( 470.161.02)的驱动。

curl -o- http://www1.deskpool.com:9000/software/gpu03e.sh |bash

执行脚本后,会自动重启服务器。

2.2 适用于Intel 核显的安装过程(要求CPU是12代以上Intel处理器)

1)修改Proxmox的安装源,并执行更新。安装 pve-headers、dkms等包。

curl -o- http://www1.deskpool.com:9000/software/sriov01.sh |bash

2)启动IO-MMU 和核显的 SR-IOV

curl -o- http://www1.deskpool.com:9000/software/sriov02.sh |bash

2.3 安装DoraCloud 管理系统

可以使用官网的在线安装脚本安装

cd /var/lib/vz/dump; wget -qO- https://dl.doracloud.cn/dpinstall.pl --referer https://doracloud.cn | perl

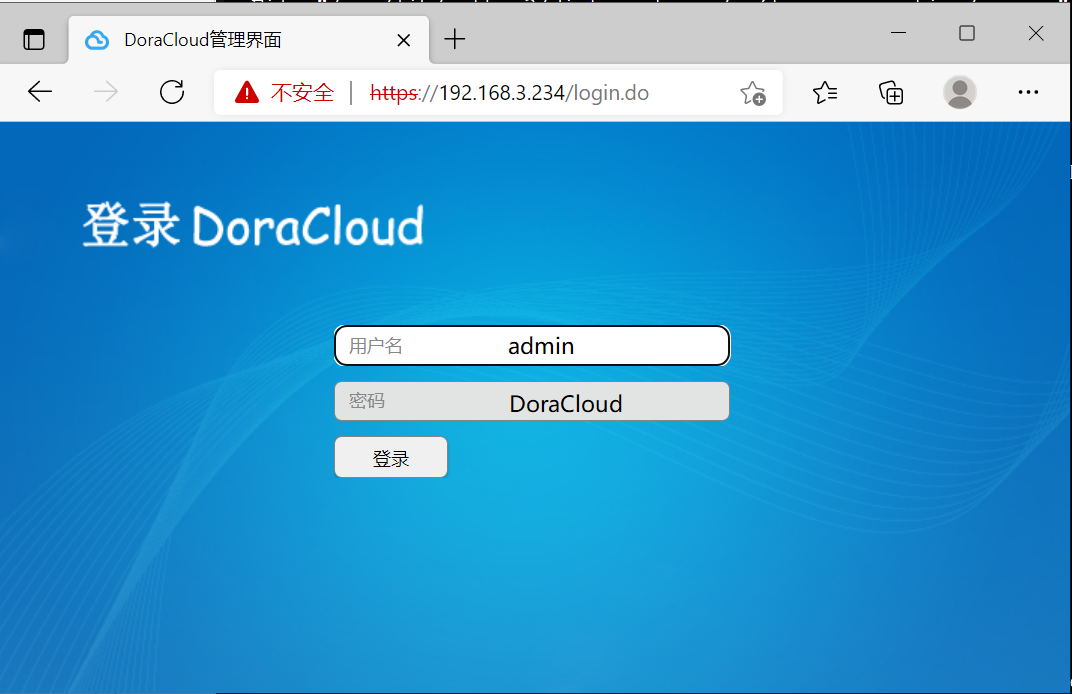

重启完毕后,然后浏览器登录 DoraCloud 管理后台,输入 账号 admin DoraCloud,登录后台。

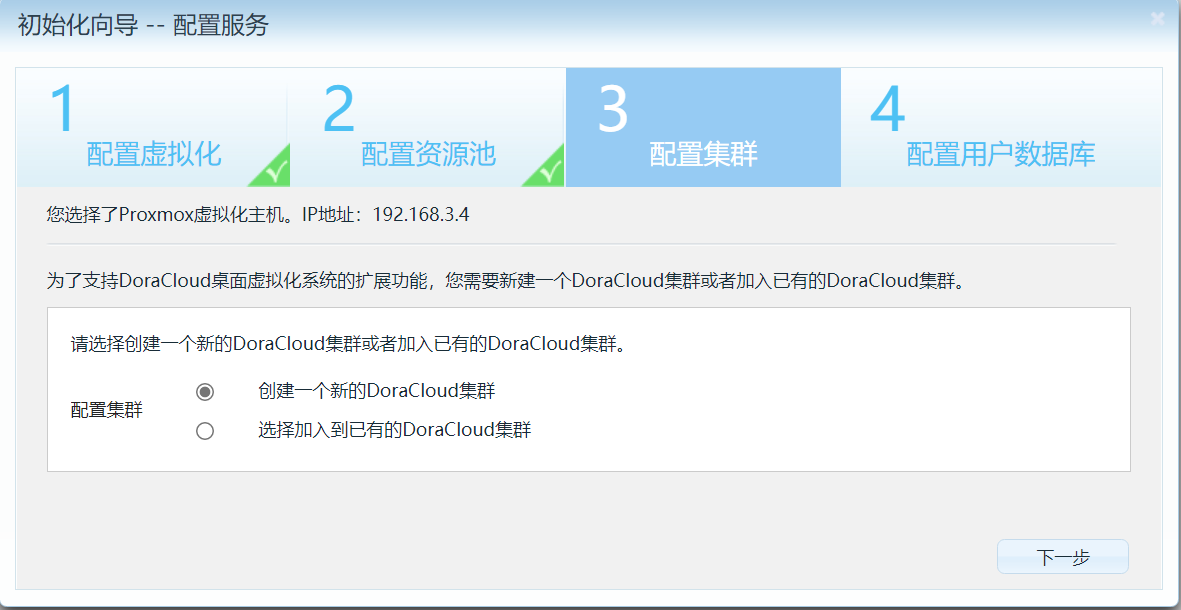

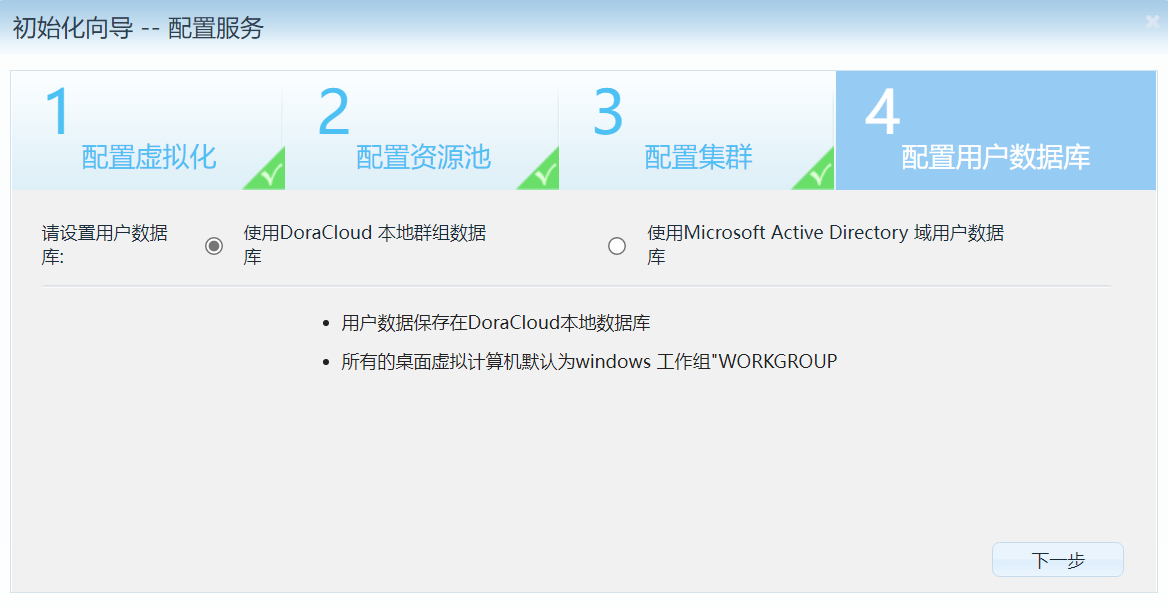

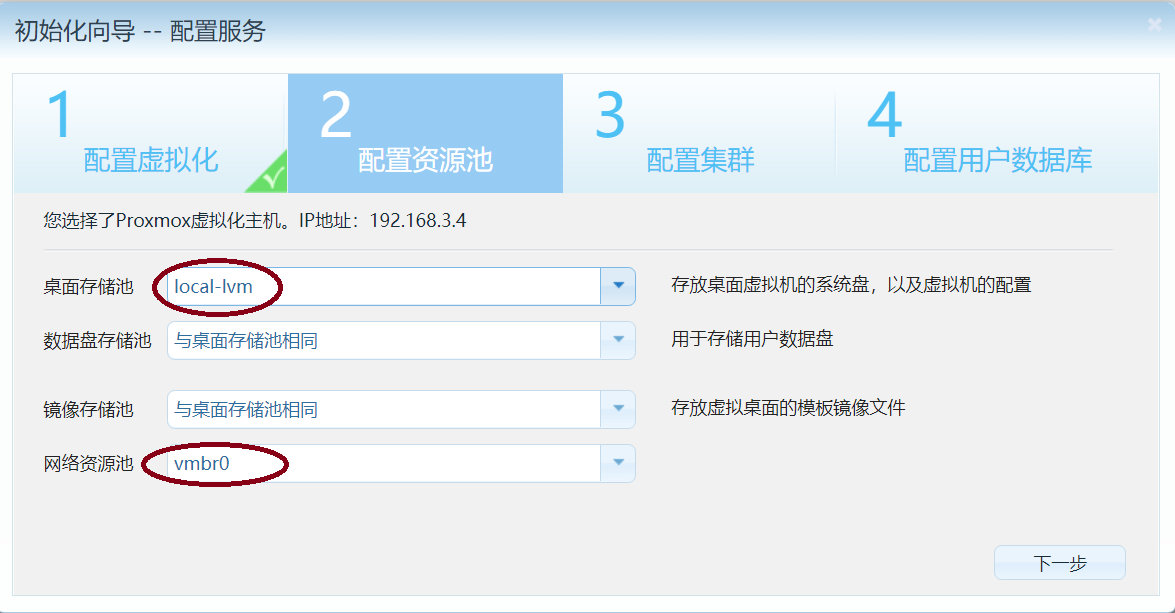

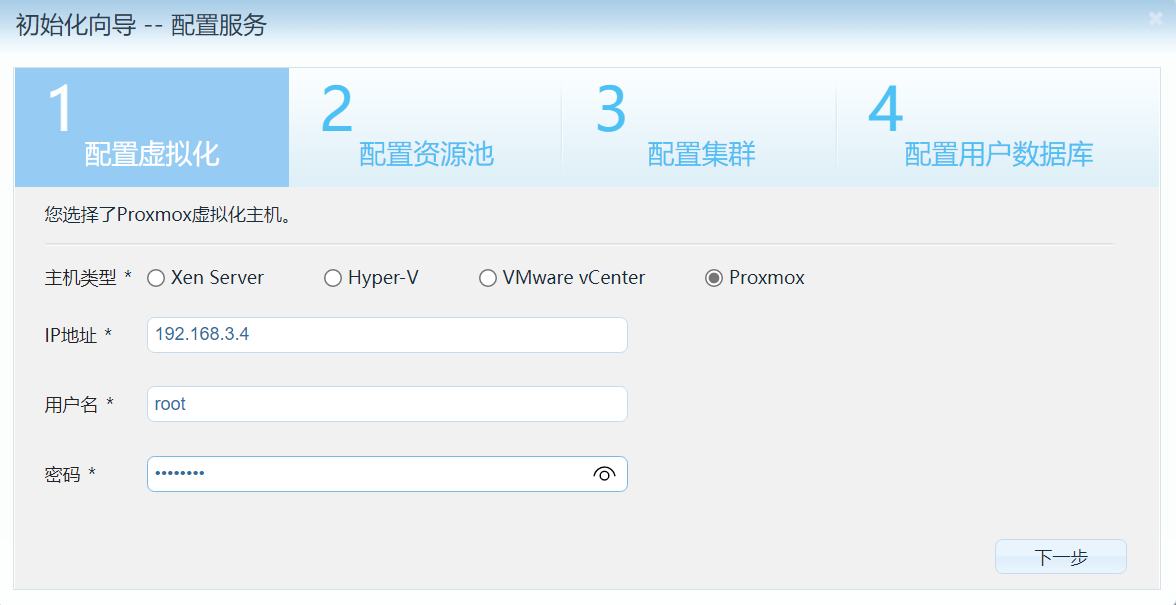

根据配置向导,完成DoraCloud的初始化配置。

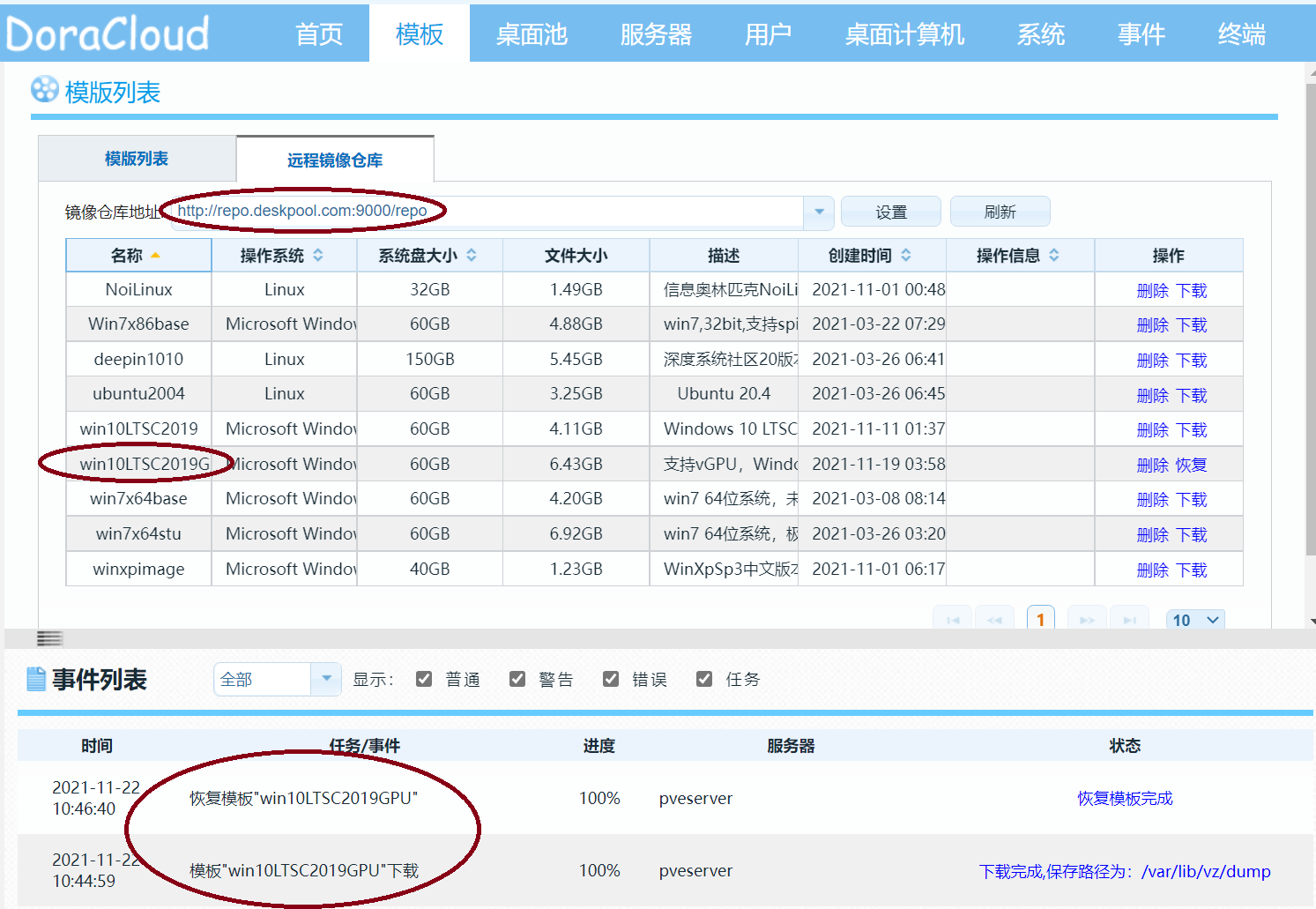

接下来,我们下载支持vGPU的桌面模板。 win10LTSC2019GPU。

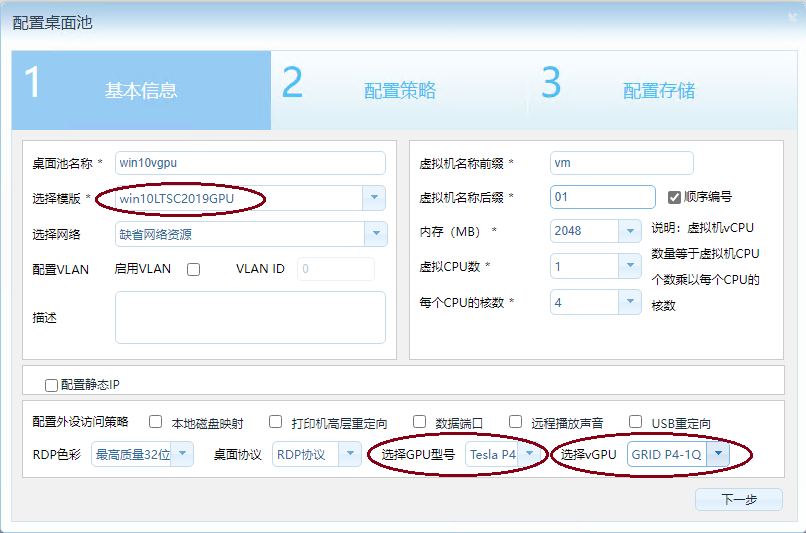

然后创建桌面池,选择 win10LTSC2019GPU这个模板。 GPU型号选择 NVIDIA P4,vGPU类型选择 GRID P4-1Q

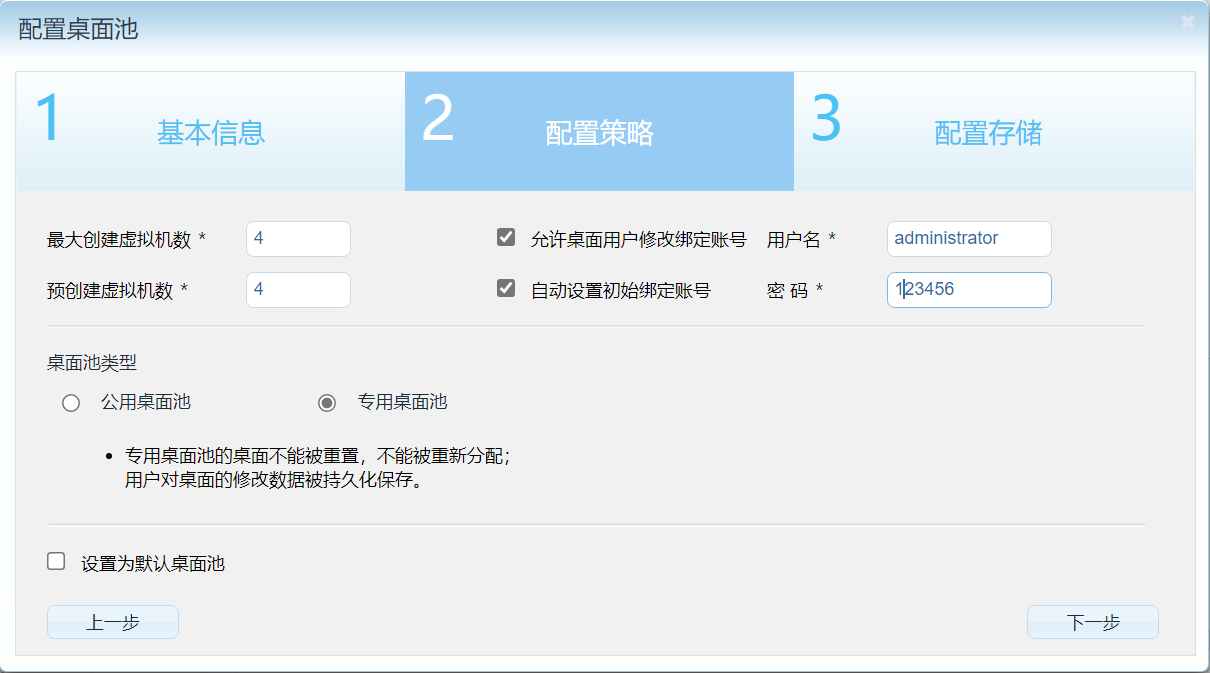

配置桌面池内创建4个桌面。然后设置桌面池的绑定账号为 administrator 123456 。这样账号是windows7x64模板的Windows 账号。

启用绑定账号后,终端可以识别这个绑定账号,登陆桌面windows。

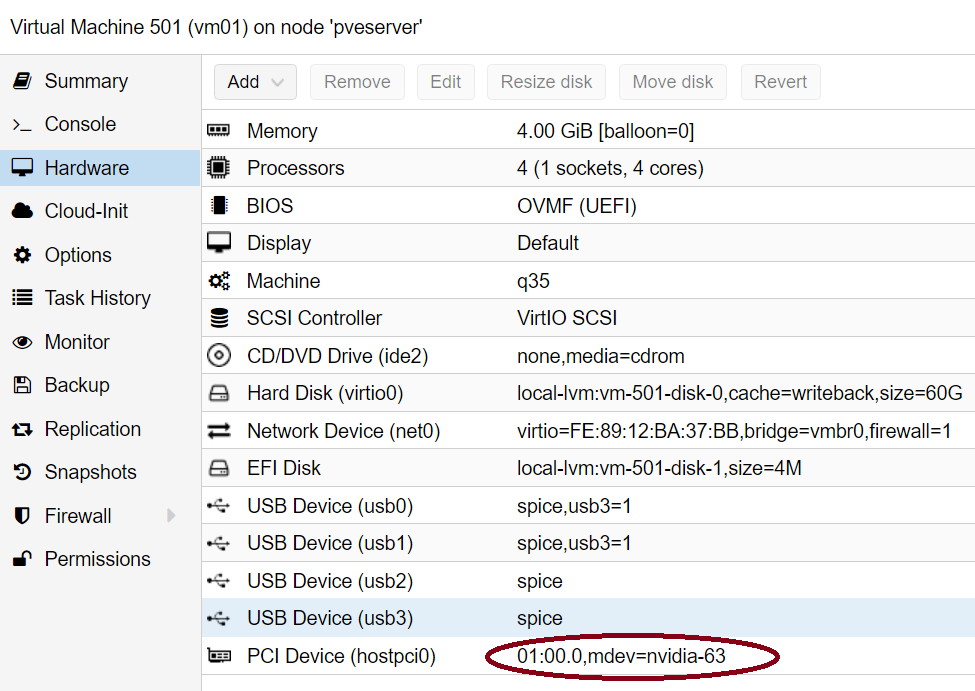

桌面创建完毕后,可以在PVE中查看桌面虚拟的硬件配置,确认桌面虚拟机正常配置了 PCI device。

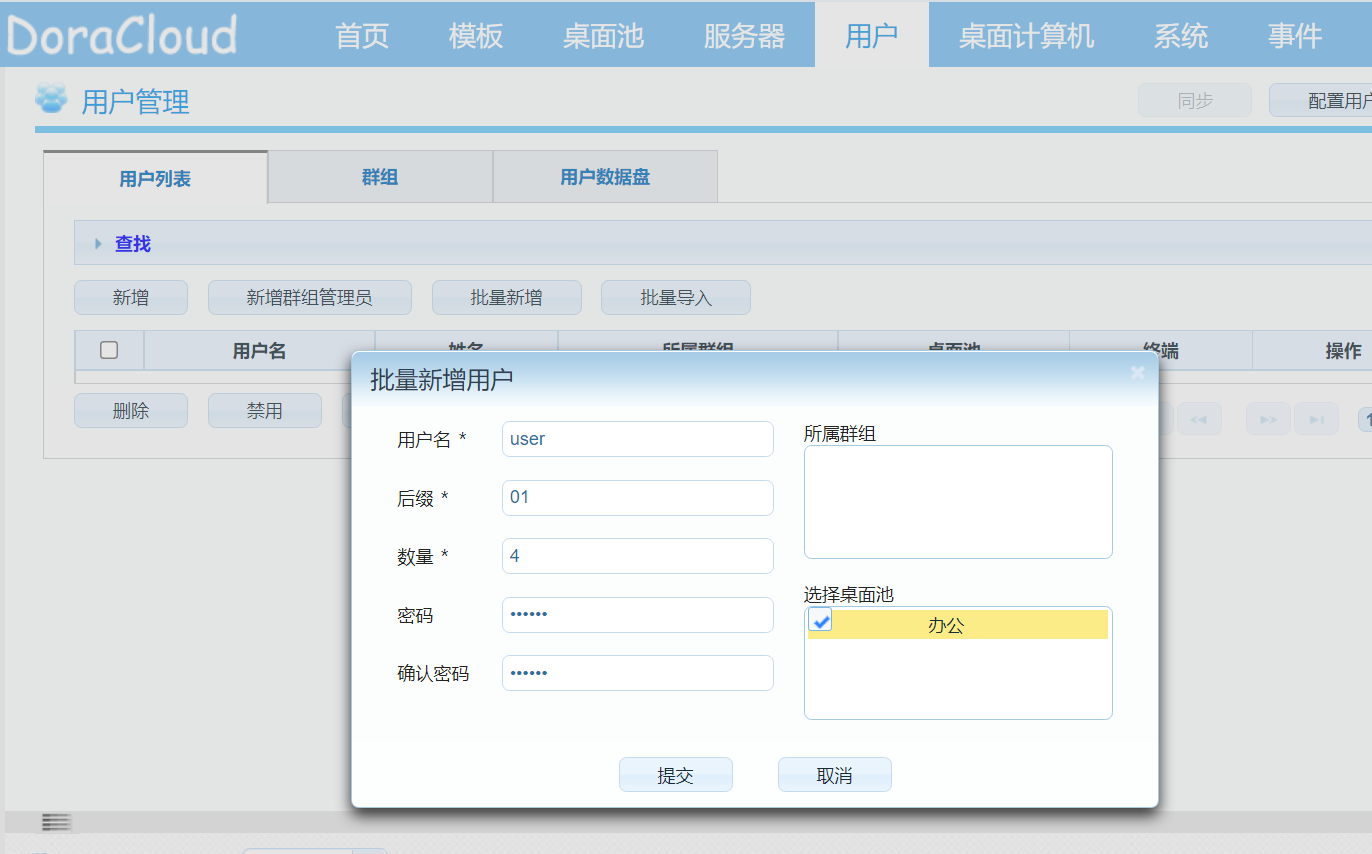

接下来回到DoraCloud管理后台,添加用户,为用户分配桌面池。

5、登录桌面,验证vGPU效果

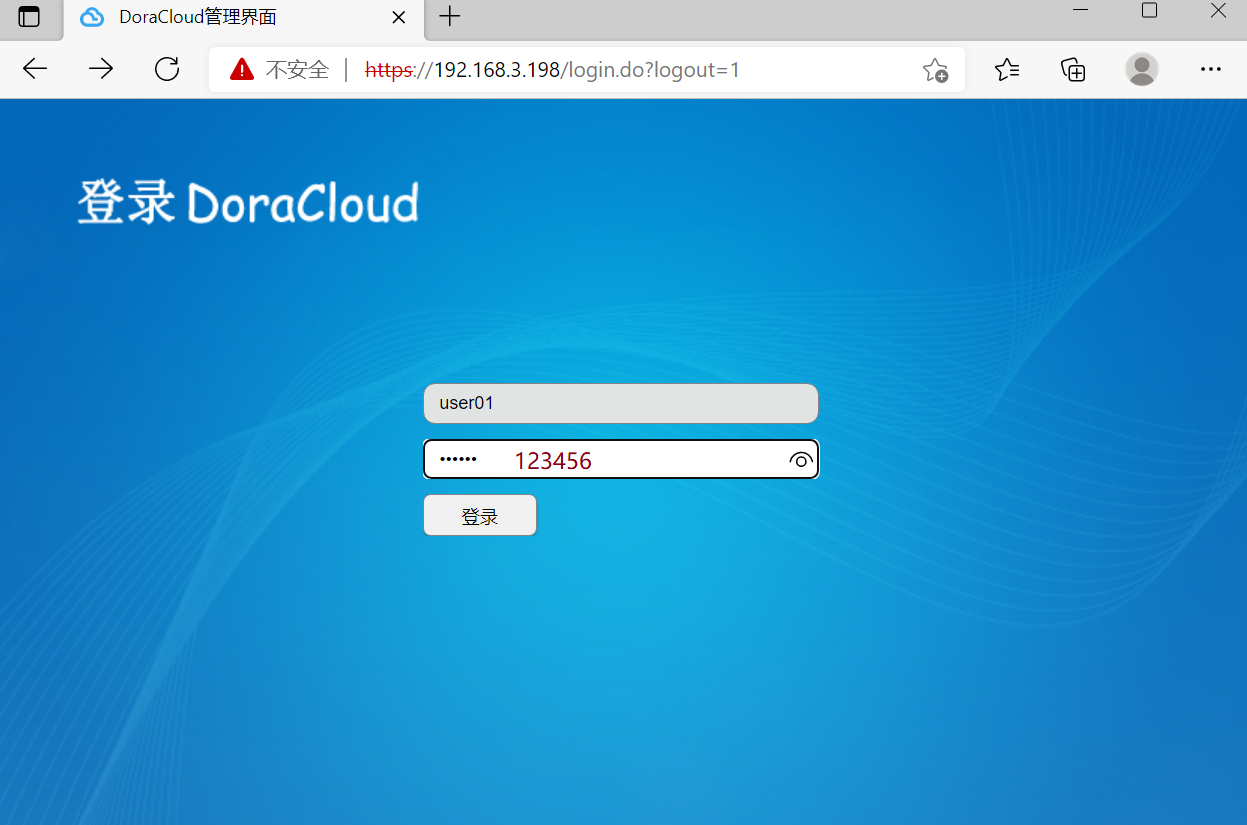

DoraCloud有多种登录方式,我们选择网页登录DoraCloud,输入用户账号 user01,密码123456。 然后打开一个 RDP 文件,输入管理员账号 administrator 123456,即可登录 windows 桌面。

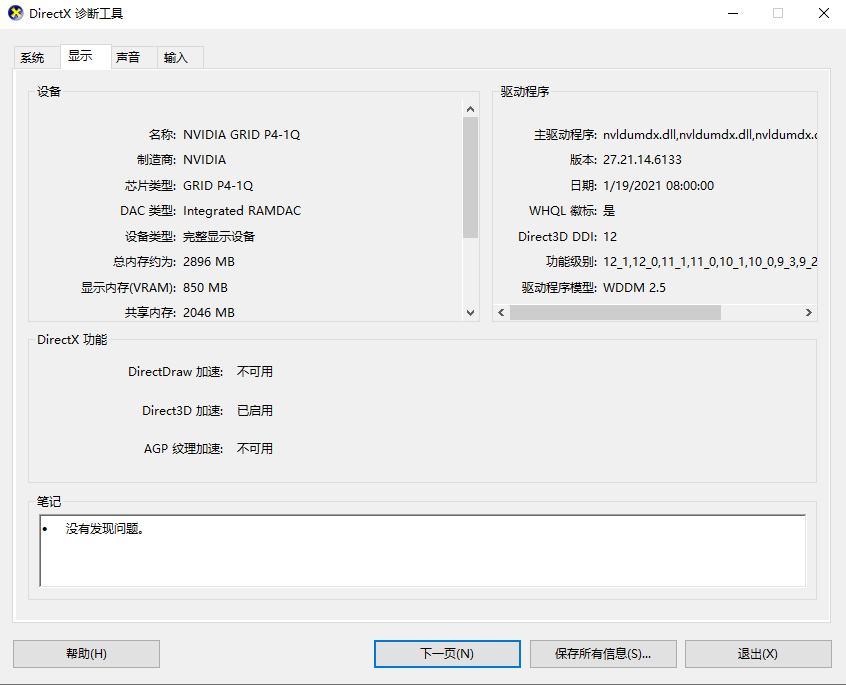

进入桌面后,通过dxdiag,查看系统的显卡,显示为 NVIDIA GRID P4-1Q。

接下来,可以进行3D性能的测试了。 推荐两个在线测试的网站。

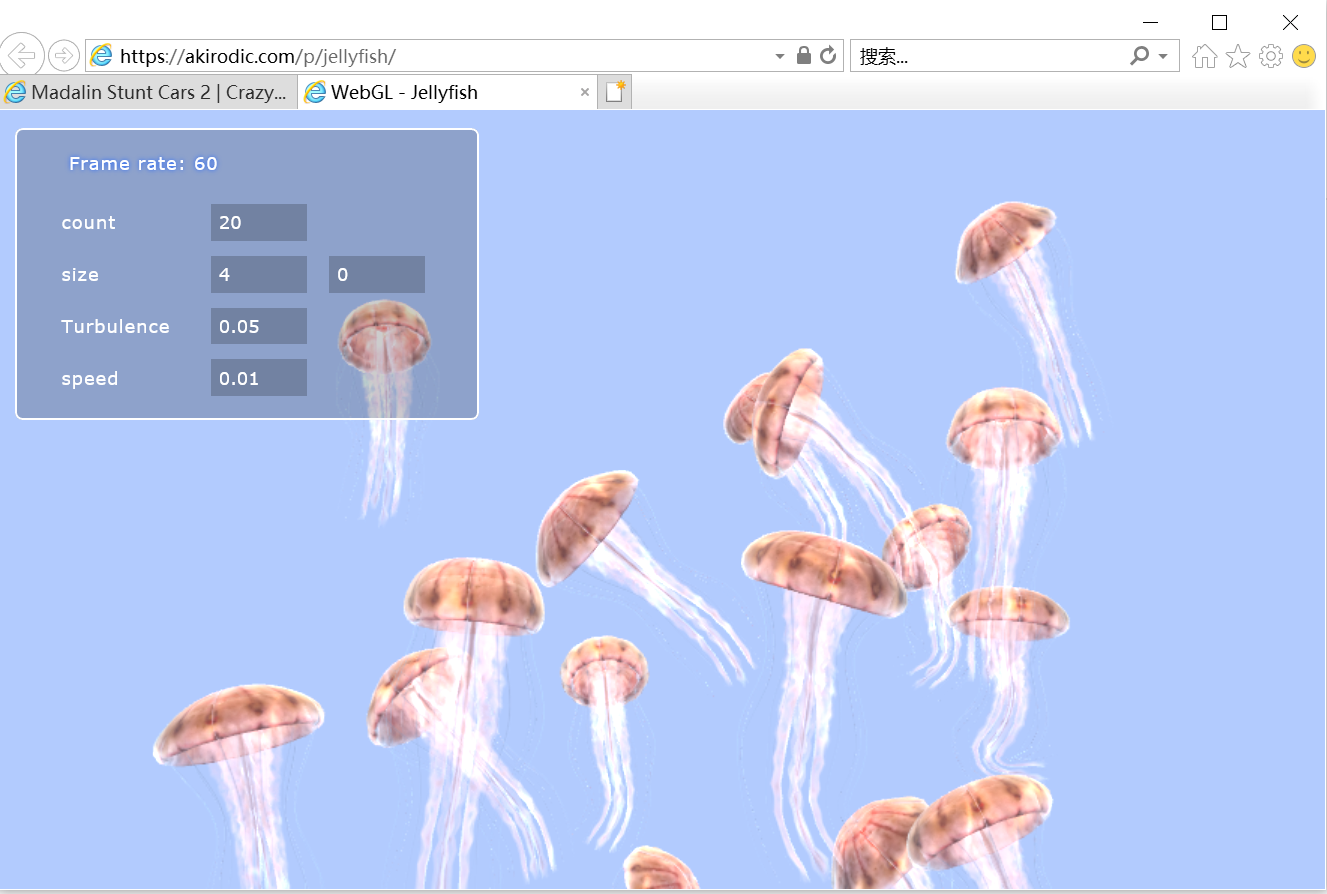

基于WebGL的水母     https://akirodic.com/p/jellyfish/

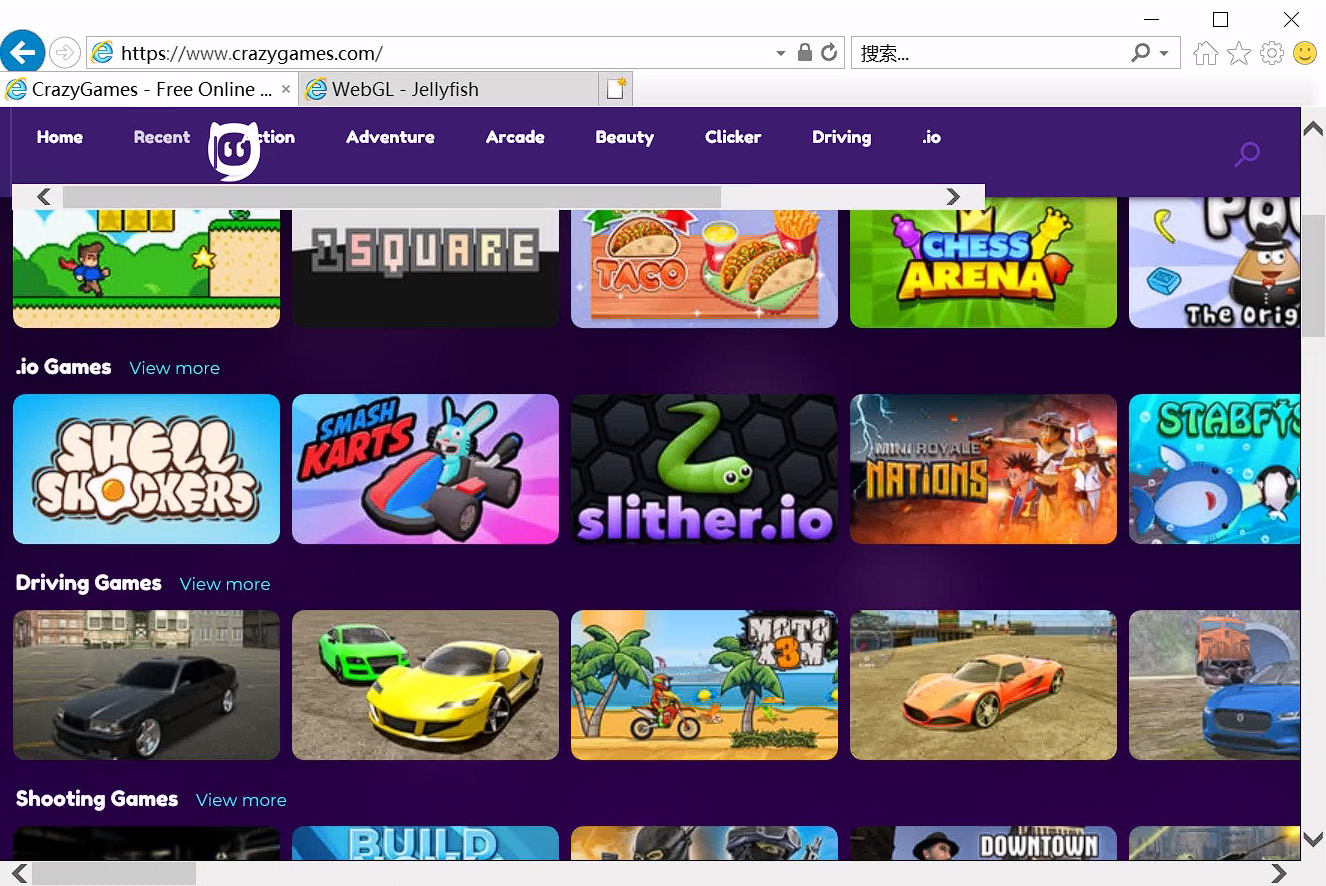

基于WebGL的网页游戏    https://www.crazygames.com/
